第四节 图的生成树和最小生成树

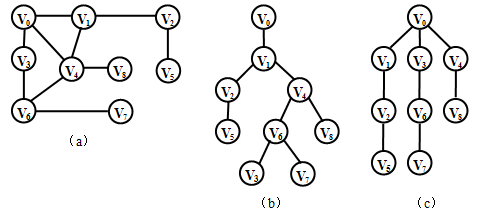

【例】下图中图（b）是图（a）从V0开始的深度优先搜索所得的生成树，图（c）是图（a）从V0开始的广度优先搜索的生成树。

从V₀开始的深度优先搜索序列：V₀，V₁，V₂，V₅，V₄，V₆，V₃，V₇，V₈。

从V₀开始的广度优先搜索序列：V₀，V₁，V₃，V₄，V₂，V₆，V₈，V₅，V₇。

二、最小生成树

1、最小生成树的概念

对于连通的带权图(网)G，其生成树也是带权的。把生成树各边的权值总和称为该树的权，把权值最小的生成树称为图的最小生成树(Mininum Spanning Tree，MST)。

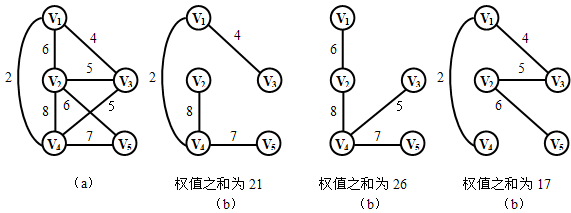

【例】图（b）、（c）、（d）是图（a）的三棵生成树。

2、普里姆(Prim)算法

（1）算法思想

用自然语言描述的Prim算法：设G=（V，GE）为具有n个顶点的带权连通图，T=（U，TE）为G的一个子图，初始时，有TE=空，U=｛V_l｝，V_l∈V。Prim算法描述为：从G中选择一个顶点仅在V中，而另一个顶点在U中，并且权值最小的边加入集合TE中，同时将该边仅在V中的那个顶点加入集合U中。重复上述过程n-1次，直到U=V，此时T为G的最小生成树。

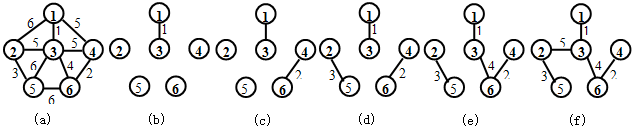

【例】试用P rim算法构造（a）图的最小生成树，要求分步给出构造过程

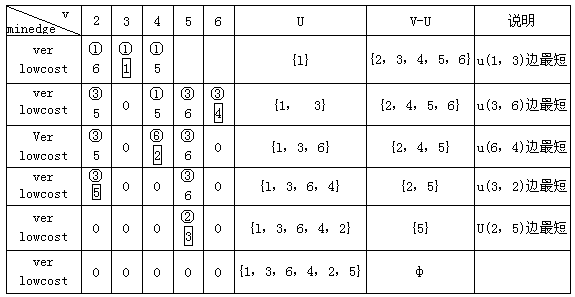

【分析】算法一开始取u={1}，然后到V-U中找一条代价最小且依附于顶点1的边，(uo，vo)=(1，3)，将vo=3加入集合U中，修改辅助数组中的值。使minedge[3].lowcost=0，以表示顶点3已并入U，由于边(3，6)上的权值是一条最小且依附于顶点集U中顶点的边，因此修改minedge[6]的值，依此类推，直到U=V，其过程如表所示。

（2）算法描述

附设一个辅助数组minedge[vtxptr]，记录从U到V-U具有最小代价的边。对每个顶点v∈V-U，在辅助数组中存在一个分量minedge[v]，它包括两个域，其中lowcost存储该边上的权值，ver域存储该边的依附在U中的顶点。Minedge[v]=min{cost(u，v)，u∈U}，(cost(u，v)表示该边的权)。

【算法描述】

typedef int VRType；

typedef struct

　　{ertexType Ver；

　　 VRType lowcost；

　　}minedge[MaxVertexNum]；　　　　 //从顶点集u到V-U的代价最小的边的辅助数组

void Prim(MGraph G，VertexType u，int n)

{　//采用邻接矩阵存储结构表示图

　int k，v，j；

　k=vtxNum(G，u)；　　　　　　　　　　　 //取顶点u在辅助数组中的下标

　for(v=o；v<n；v++) 　　　　　　　　　　//辅助数组初始化

　　if(v!=k)

　　{minedge[v].ver=u；

　　 minedge[v].lowcost=G.arcs[k][v]；

　　}

　minedge[k].lowcost=0， 　　　　　　　　//初始，U={u}

　for(j=1；j<n；j++) 　　　　　　　　　　//选择其余的n-1个顶点

　　{ k=min(minedge[j])；

　　　　　　　　　　　　　　　　　　　//1≤j≤n-1，找一个满足条件的最小边(u，k)，u∈u，k∈V-u

　　　printf（minedge[k].ver, G.vexs[k]）；

　　　　　　　　　　　　　　　　　　　　//输出生成树的边

　　　minedge[k]．lowcost=0； 　　　　　　//第k个顶点并入u

　　　for(v=0；v<n；v++)

　　　　if(G.arcs[k][v]<minedge[v]．lowcost)

　　　　　　　　　　　　　　　　　　　//重新选择最小边

　　　　{ minedge[v].ver=G.vexs[k]；

　　　　　mindege[v].lowcost=G.arcs[k][v]；

　　　　｝

　　｝

｝

普里姆算法的时间复杂度是O(n²)

3、克鲁斯卡尔（Krtskal）算法

（1）算法思想

假设G=（V，E）是一个具有n个顶点的连通网，T=（U，TE）是G的最小生成树，U的初值等于V，即包含有G中的全部顶点。T的初始状态是只含有n个顶点而无边的森林T=（V，φ）。

该算法的基本思想是：将图G中的边按权值从小到大的顺序依次选取E中的边(u，v)，若选取的边使生成树T不形成回路，则把它并入TE中，保留作为T的一条边；若选取的边使生成树T形成回路，则将其舍弃，如此进行下去直到TE中包含n-1条边为止，此时的T即为最小生成树。

【例】试用克鲁斯卡尔（Krtskal）算法构造（a）图的最小生成树，要求分步给出构造过程

（2）算法描述

Kruskal(G)

{ //求连通网G的一棵MST

　T=(v，φ)；　　　　　　　　　　 //初始化T为只含有n个顶点而无边的森林

按权值升序对边集E中的边进行排序，结果存入E[0…e-1]中

　for(i=0；i<e；i++) 　　　　　　　//e为图G中边总数

　{　取第i条边(u，v)；

　　if(u和v分别属于两棵不同的树) then

　　　T=T ∪{(u，v)}；

　　if(T已经是一棵树) then

　　　return T；

　　｝

　return T；

｝

克鲁斯卡尔算法的时间复杂度为O(eloge)。

注意：一个网中，若有权值相同的边，则其最小生成树不一定唯一；若所有边的权值均不相同，则其最小生成树是唯一的。
